KiCadで回路を引くときに厄介な作業として回路シンボルの作成があります。

近頃はライブラリのOSS化が進んでいますが、自分が使うデバイスがない場合自作する必要があります。しかしピン数が100や200を超えてくると自力でやるには限度があります。

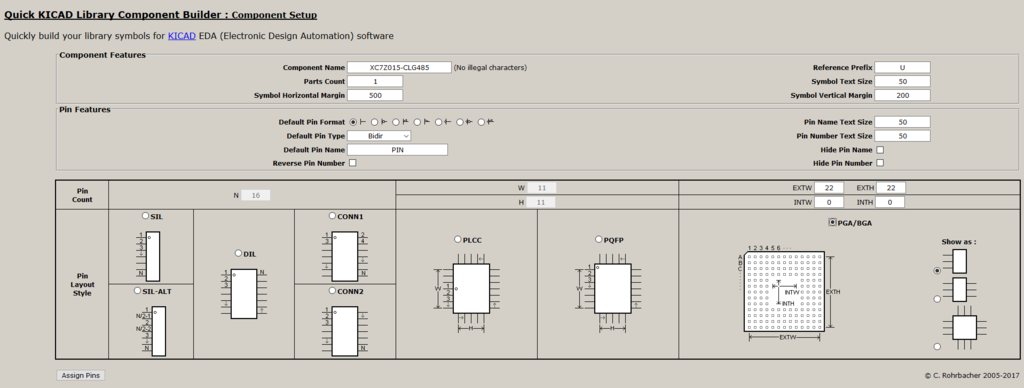

シンボルの中身はテキストなので自前で生成してもいいですが、今回はQuick KICAD Library Component Builder（以下コンポーネントビルダー）を使って作成します。

例としてXilinx社のXC7Z015-1CLG485という22×22のBGAのシンボルを作成してみます。

ピンリストの入手

多くのメーカはバウンダリスキャン用のBSDLファイルやピン配置のcsvやテキストファイルを公開しています。

Xilinx社Zynqの場合、UG865に記載があります。

https://japan.xilinx.com/support/documentation/user_guides/j_ug865-Zynq-7000-Pkg-Pinout.pdf

f:id:logiclover:20170501133405p:plain

Intel(Altera)の場合、各デバイスごとにまとめてあります

www.altera.co.jp

自分が使いたいデバイスのメーカサイトを探して、テキスト形式のピン配置ファイルを入手します。

ピンリストの加工

あとで説明しますが、コンポーネントビルダーはスペース区切りでピン番号、ピン名が並んだファイルをインポートできるので加工します。

スペースが複数あったり、後ろに余計な文字がくっついているとうまくピン名がインポートできませんでした。

編集前 xc7z015clg485pkg.txt

Device/Package xc7z015clg485 10/16/2013 16:15:27

Pin   Pin Name                 Memory Byte Group  Bank  VCCAUX Group  Super Logic Region  I/O Type  No-Connect
T10   DONE_0                   NA                 0     NA            NA                  CONFIG    NA
N12   DXP_0                    NA                 0     NA            NA                  CONFIG    NA
K11   GNDADC_0                 NA                 0     NA            NA                  CONFIG    NA
...

編集後
